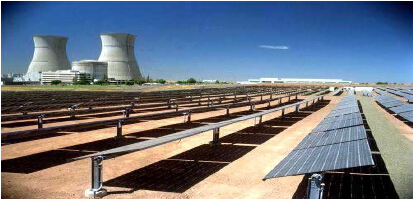

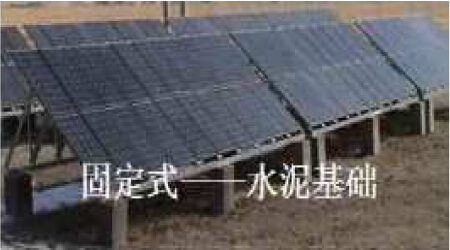

一、固定安装

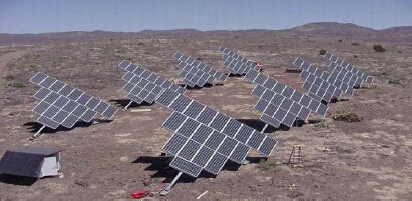

·跟踪方式

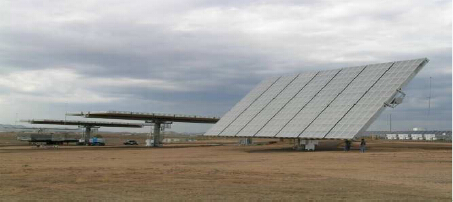

水平单轴、斜单轴、双轴、极轴

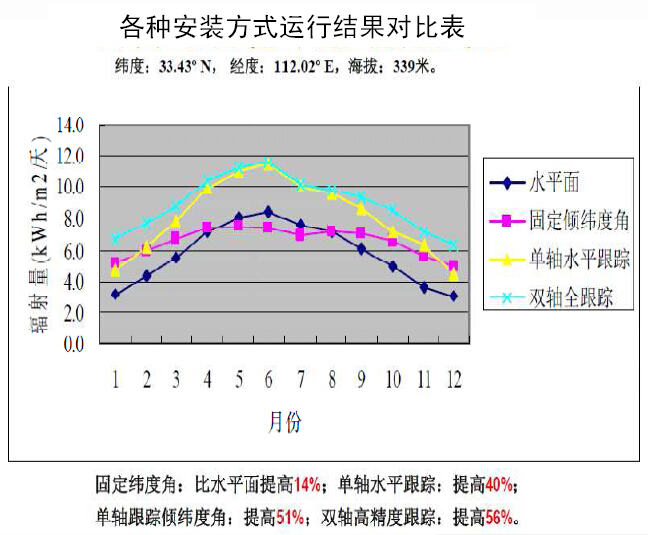

某工程不同安装方式经济比较（1MWp）

3、串并联设计

·电压范围

额定输入电压、MPP电压

·逆变器功率限制

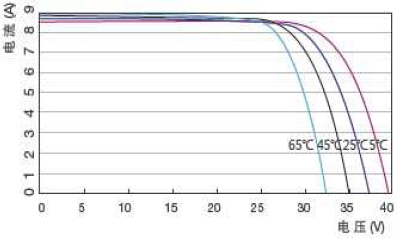

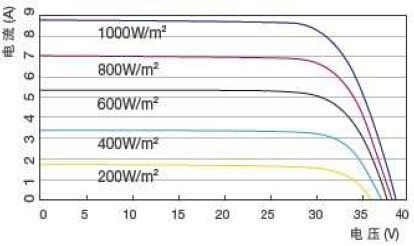

·极度温度校验

①在极端最低气温下、辐照度1000W/㎡、风速1m/s时，组件串的开路电压不超过逆变器允许的最大开路电压;

②在极端最高气温下、辐照度1000W/㎡、风速1m/s 时，组件串的工作电压在逆变器的MPPT电压范围内;

③在极端最低气温下、辐照度1000W/㎡、风速1m/s时，组件串的工作电压尽可能在逆变器的MPPT电压范围内。

Tcell=G/800·(NOCT-20)+ Tamb

G:辐照度1000W/㎡; NOCT：电池额定工作温度;

Tcell:太阳能电池温度; Tamb:环境温度。

4、光伏发电单元

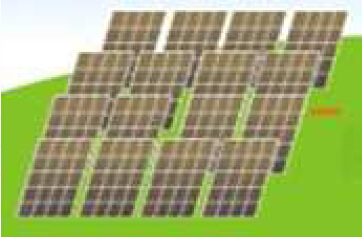

·光伏组串

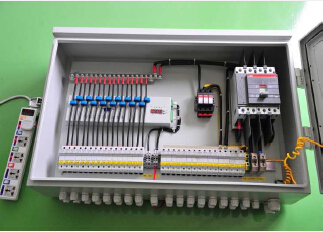

·防雷汇流箱

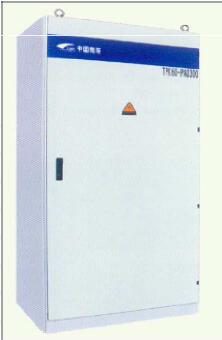

·直流汇流柜

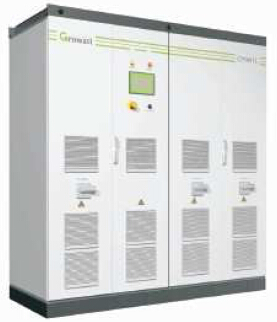

·逆变器

5、阴影分析

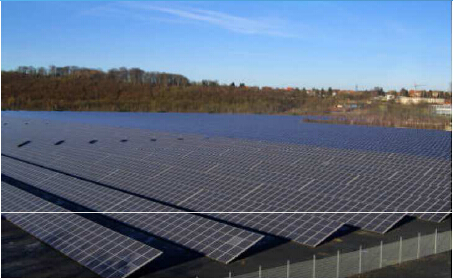

·地面电站

冬至日上午9点到下午3点之间，后排方阵不应被前排方阵的阴影遮挡。

·屋顶光伏

冬至日全天有3小时以上的日照时数。

·前后排组件的距离

①方位角β的变化会影响前后排组件的间距;

D=H·cosβ /tanα

②坡度会影响前后排组件的间距。

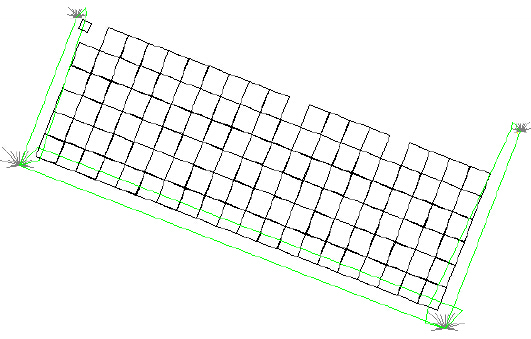

·屋顶阴影分析

PVSYST、ECOTECT等

6、发电量计算

·折减系数

①组件的转换效率(包括光伏组件的匹配损失、表面灰尘遮挡损失、不可利用的太阳辐射损失、温度影响损失、其它损失等)：85%～90%;

②直流汇流及逆变器转换效率：94%～96%。

③交流并网效率：96%～97%。

系统效率：77%～84%。

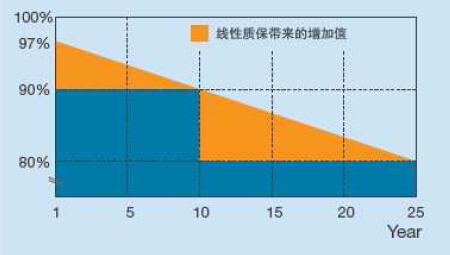

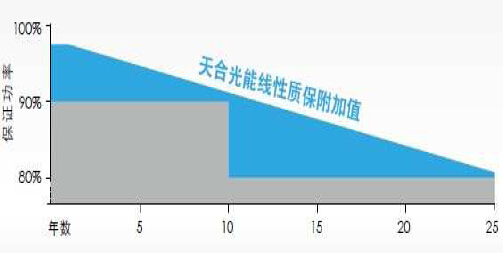

·组件衰减特性

晶体硅组件衰减率在2年内不高于2%，25年内不高于20%。

非晶硅薄膜组件衰减率在2年内不高于4%，25年内不高于20%。

-----------------------------------------------------------------------------------------------------------------------------------------------
