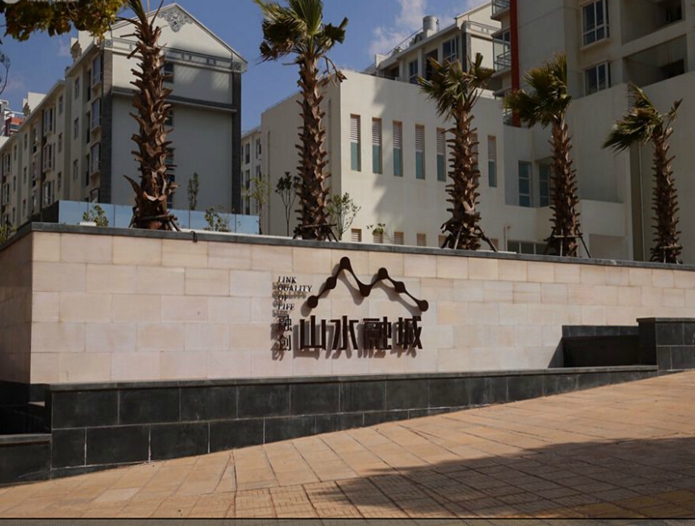

“山水融城”110KV输电线路设计与高压电力杆线迁移安装工程

    2008年7月湖南湘能电力与湖南同愿房地产开发有限公司双方签订了““山水融城”  110KV输电线路设计高压电力杆线迁移工程  ,应建设方当时需求对该方案进行了两个设计方案,架空线路和电缆埋管这两种方案。

 架空设计方案

   005杆后退3米出新组立钢管杆沿木莲冲路向西134米左转至在建的新姚路西面绿化带,再向南接原有的两个单回线路,共计双回路路径长321米,单回路路径长308米。

电缆下地设计方案





   005杆处新组立电缆终端钢管杆,沿木莲冲路绿化带、在建的新姚路西面绿化带至原线路下埋管,施放电缆,利用两个单回路电缆终端杆接原有线路,电缆采用YJLW02-110/1X630型110KV交联聚乙烯绝缘皱纹铝包聚氯乙烯(PVC)外护套的铜芯电力电缆。
经过我方单位的反复参考,我公司觉得采用架空线路方案方案。
电力线路埋管工程内容为:
 电缆路径为005杆后退3米新组立电缆终端钢管杆,沿木莲冲路绿化带、在建的新姚路西面绿化带至原线路下新建埋管,利用两个单回路电缆终端杆接原有线路,埋管路径长为371米,通过架空线路敷设至“山水融城”配电间。(电缆采用YJLW02-110/1X630型110KV交联聚乙烯绝缘皱纹铝包聚氯乙烯(PVC)外护套的铜芯电力电缆)工程完成后,拆除110KV红侯书、红新线从005#至007#的到底线及006#铁塔。
   为节省投资,采用“杆线架设”的设计方案,即永久性用电和临时用电相结合;一方面为提高线路的供电可靠性和确保电能质量,线路工程全部实行架空方案,导线选用架空绝缘导线,由110千伏变电站10千伏专线供电。我公司领导还多次下现场督促、指导杆线施工,施工人员克服高温天气、交通不便及场地形复杂等重重困难,完成测量、设计等工作,确保按进度完成杆线迁移工程。目前该项目杆线迁移已经正常投入使用。

110KV线路设计
