一、工程概述

1、工程名称：平河线输电线路工程（河北境内）

2、线路长度：26Km

3、电压等级：35KV

4、工程性质：新建

5、承包范围：输电线路设计、输电线路施工

6、承建方：湘能楚天电力集团（设计：湖南湘能电力勘测设计有限公司，施工：湖南湘能电力强弱电实业有限公司）

二、工程勘测

1、地形、地貌、地质特点：线路沿线全部为丘陵和山地及河流。地质基本上以岩石为主，其次为流沙和淤泥，有少量粉质粘土。

2、气象条件：最高气温35℃，最低气温-7℃，，最大风力为4-5级。

3、交通运输：工程所处地段为丘陵和山地，线路沿线交通较困难。

4、沿线作物：小麦、果园。

5、线路交叉跨越：线路跨越共19处，其中：铁路1处、公路3处、高压输电线路（220KV)2处、10KV线6处、果园3处、小麦地2处、河流2处。

三、工程设计

1、铁塔型号及数量：鼓型终端塔（7719-15 ）2基 、鼓型直线塔（778-15 ）  28基、鼓型直线塔（778-18）4基、鼓型直线塔（778-12）1基、鼓型转角塔（7717-15）6基、鼓型转角塔（7717-9）1基、鼓型转角塔（7718-15）5基、鼓型转角塔（7718-9）1基。 共计48基铁塔。

2、导线规格：LGL-240/30钢芯铝绞线。

3、避雷线规格：GJ-50/19镀锌钢绞线。

4、线路全部采用架空输电线路。

5、所有铁塔逐基接地，所有铁塔均按照接地装置埋深，深度不小于60厘米。主要材料用4×40镀锌扁钢，接地电阻要求不大于15欧姆。

6、铁塔9米以下安装防盗螺栓。

7、基础回填土必须分层夯实。跨河处采用大基础。

四、工程施工

1、部分施工方案

土石方工程：测量分坑必须在全线复测结束后进行。测量用的仪器必须经过检验合格，且在有效使用期内。基坑开挖人力开挖。

基础工程：基础支模一律采用钢模板组合，模板要求表面平整、四周严密，浇筑前表面涂隔离剂。立柱加固、支撑保持稳定。当浇筑基础自由高度超过3米时，采用溜筒下料，以免浆、料分离。

铁塔工程：铁塔组立采用外、内拉线抱杆分解组塔。

架线工程：导线、地线均采用人力展放导引绳，机械牵引导引绳的放线。紧线采用绞磨牵引弛度控制、高空划印法。

2、施工组织机构

注：根据项目的实际情况，分为3个施工组，由项目部统一安排进场施工

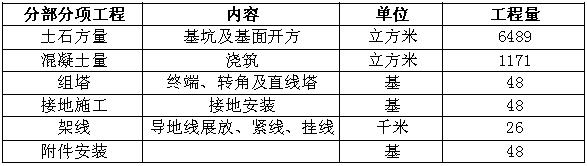

3、主要工程量

  经过湘能电力强弱电项目部全体人员106个日夜的连续奋战，工程顺利完成并交付使用。

4、施工图片
