玉下线110KV输电线路工程

文章出处:责任编辑:人气:-发表时间:2016-03-16 16:14【


一、工程概述

1、工程名称:玉下输电线路

2、工程地点:玉门(甘肃境内)

3、线路长度:17.6Km

4、电压等级:110KV

5、工程性质:新建

6、电力设计:湖南湘能电力勘测设计有限公司

7、电力施工:湖南湘能电力强弱电实业有限公司


二、工程勘测

1、地形、地貌条件:路径主要沿冲洪积平原通行,走径区地貌单一,地形平缓、开阔,相对高差小,地势由南向北逐渐降低,海拔高度在1325m~1498m之间。全线戈壁滩占60%,农田占40%。

2、气象条件:最高气温40℃,最低气温-35℃,平均气温5℃最大风速为28.5m/s,覆冰比重0.9g/cm3。

3、交通情况:线路沿线有国道、乡间道路相连,且与现有运行线路靠近,戈壁滩有可通行汽车便道,时速15公里,因此全线交通情况较好。

4、线路交叉跨越:110KV输电线路1处、35KV输变电线路2处、10KV电力线5处、通讯线3处、公路2处、途经防风林带伐树约40棵。


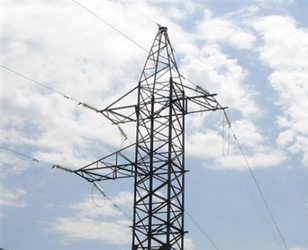

三、工程设计

1、本线路工程使用杆塔共计55基,其中直线塔38基、换位塔3基、转角塔12基、终端塔2基。

2、主要材料及型号:导线(LGJ-300/25)、地线(1×19-9.0-1370-B型镀锌钢绞线)、复合绝缘子(FXB-110/100)、光缆(OPGW)。

3、绝缘子串一般情况直线采用单串,耐张采用双串。跨越110kV电力线、公路、河流时直线采用独立挂点悬垂双串。转角塔中相导线跳线绝缘子采用重锤均压环型复合绝缘子,成双串。

4、线路均架设双地线(配合通信需要一根为OPGW光纤缆路,另一根为普通地线)。地线对导线的保护角均不大于25°。

5、每基杆塔均敷设独立接地网,接地网由Ф12圆钢焊接而成。由于本工程线路经过地区为戈壁滩,土壤电阻率较高,接地装置采用方框带射线加换土和降阻剂的方式。计算用土壤电阻率为150-300Ω.m,工频接地电阻要求≤20Ω。

6、基础:C20混凝土;基础配筋:Q235;基础保护帽:C10混凝土;地脚螺栓:采用35号钢。


四、工程施工

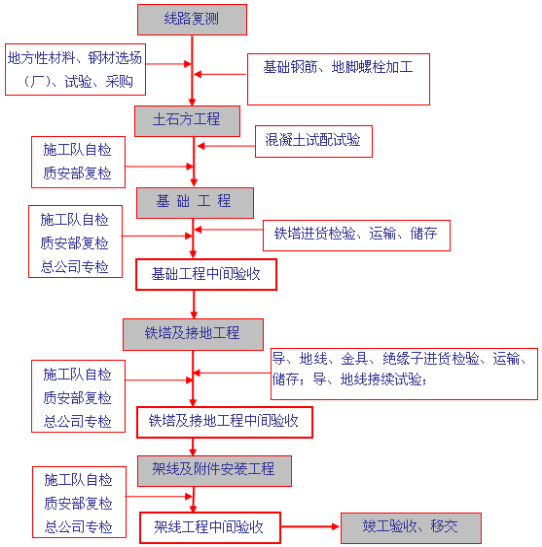

1、主要工序施工流程

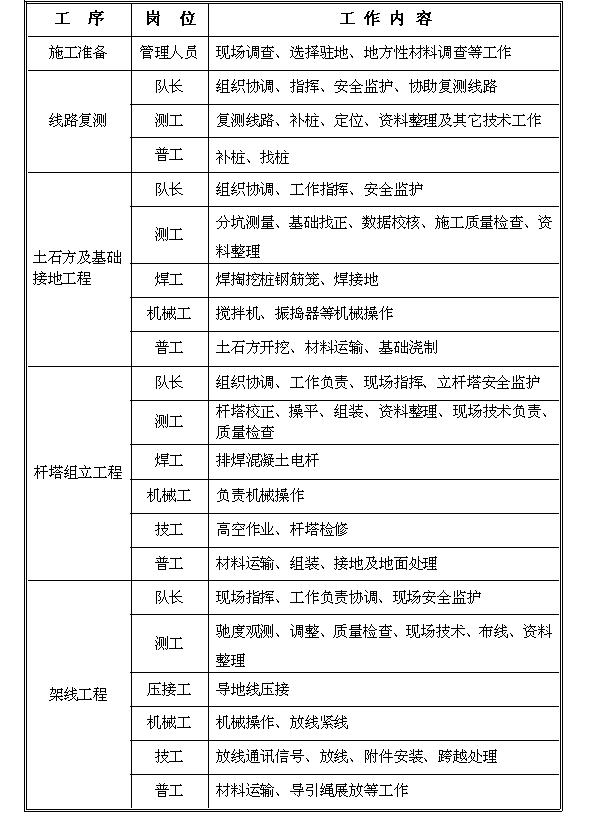

2、各阶段人员安排及主要工作
