系统规模大

单体建筑物建筑面积大，以致装机容量大，变压器数量多；

配电方案复杂

单体建筑物内，考虑变电所深入或接近负荷中心的原则，和使用功能的复杂，可能设置两座或两座以上的变电所(或分变电所)；

高可靠性要求严格

负荷种类多而杂，重要或非常重要的负荷，对用电指标要求高；

综合性能要求高

主要表现变配电工程竣工验收后，运营过程中能否对环境零影响 ，如隔音，防振，防雨等等；

安装施工难度大

变电所安装在中间层或顶层时，全工程寿命期设备的垂直运输；电力电缆垂直安装及固定；施工过程中，安全生产管理与组织施工等等。

随着经济的发展，城市建设的速度不断加快，高层建筑队电力的需求越来越大，这里主要针对高层建筑供配电技术中的负荷等级、供配电电源电压及主结线、有关电负荷的计算问题、变压器的选择、变配电所位置的选择和机房与机电设备的配置六个方面进行一下论述。

负荷等级

高层建筑供电负荷大，因而须对各种用电负荷进行限制分级，该保的一定要保，该停的则停，区别对待.这样既做到供电合理又不造成用电浪费、增加成本。

一般说来.高层建筑用电负荷大部分属于一级负荷。对于设汁接待国家元首级及政府要员的高级宾馆里的高级客房、总统套间、部分客梯、宴会厅、国际会议厅、经营管理用电脑电源、通讯电源、新闻摄影电源以及大厦的航空障碍导航灯等均属一级负荷。显而易见.对高层建筑的负荷分级准则，一要看建筑物类别，二要看用电负荷性质来区别对待一、二级用电问题：

供电电源电压及主结线

高层建筑由于用电负荷较大.它一般采用高压来供电.供电电压国内多为lOKV(香港地区11Kv.日本22KV.美国13.8KV)高压供电系统主结线一般多采用单母线制:单母线制主要特点是结构简单，需用的设备少，投资省，经济性好，因而一般高层建筑及工矿企业采用较多。为了在火灾及地震等特殊情况下，电力供电系统被破坏，自备柴油发电机电源都不能供电时，保证高层楼内人员能够及时安全的疏散，各楼层还应设置带电池的应急灯照明，以保证安全疏散。

有关电负荷的计算问题

对于高层的电负荷计算目前尚无一个权威而准确的计算方法.国内外大都是采用需要系数法或变形的需要系数法及单位容量法等。当前比较实际的作法是，根据已投入运行的高层建筑变压器安装的容量及负荷率的大小来估算进行设计的同类建筑电负荷大小，这样就可避免因由经验或调查研究不够而与实际相差太远。同时还应对其他工种如空调、绐排水、动力及工艺等专业提出的用电指标加以综合平衡，以选择合理的计算方法及需要用电系数。并从本专业的合理性出发与各工种协商，以促进其他专业提供的用电指标更趋合理。

实践证明，各种高层建筑材料在完成投入一段时间后，由于建筑物使用情况及功能的改变，对变压器进行改造增容是常有的，过分的追求精确计算变压器容量实无必要，倒是在配电设备的选择时应考虑增容的可能。在选择变压器时，对于经常处于备用状态的消防泵、喷淋泵、排烟风机等不作计算负荷的一部分，这样，对于减少整个基建的初投资、减少变电压器的损耗、节约电能及提高经济效益都有着积极的意义

变压器的选择

目前，高层建筑中的变压器一般广泛采用环氧树脂浇注型干式变压器，其防火、防爆、耐热以及体积小、噪音低、损耗少等优点特别适合在高层建筑中采用。

现在高层建筑中使用大容量变压器(单机容量超过1600KV)已非少见，相对而言，大容量变压器效率较高，但投入时涉及的负荷面也宽。因此，科学地综合各种因素，再根据各相关专业的用电要求.适当的确定变压器单机容量及其台数是很有必要的。一般来说，根据空调设备的分组来设置专用的变压器是比较合适的，这样就可按照空调机组的投切来投切相应的变压器，从而取得良好的经济效益。

变配电所位置的选择

任何一栋高层建筑，都有特定的功能要求，用此，必须要有一定的机电服务设备与之配合，这些设备也要占一定的建筑面积，该部分建筑面积称为设备机房。

在进行方案设计或初步设计时，设备工种将根据大厦的功能，按国家规范及主管部门的要求提出各种设施的设备用房要求建筑师应根据这些要求在相应的平面中予以保证。在规划这些设备用房时，最重要的是解决配电设备用房的位置、面积要求层高，并与建筑师及结构工程师密切合作方能设计出合理、实用、经济的机房平面布局。

机房与机电设备的配置

高层建筑供电负荷大，因而须对各种用电负荷进行限制分级，该保的一定要保，该停的则停，区别对待.这样既做到供电合理又不造成用电浪费、增加成本。

一般说来.高层建筑用电负荷大部分属于一级负荷。对于设汁接待国家元首级及政府要员的高级宾馆里的高级客房、总统套间、部分客梯、宴会厅、国际会议厅、经营管理用电脑电源、通讯电源、新闻摄影电源以及大厦的航空障碍导航灯等均属一级负荷。显而易见.对高层建筑的负荷分级准则，一要看建筑物类别，二要看用电负荷性质来区别对待一、二级用电问题：

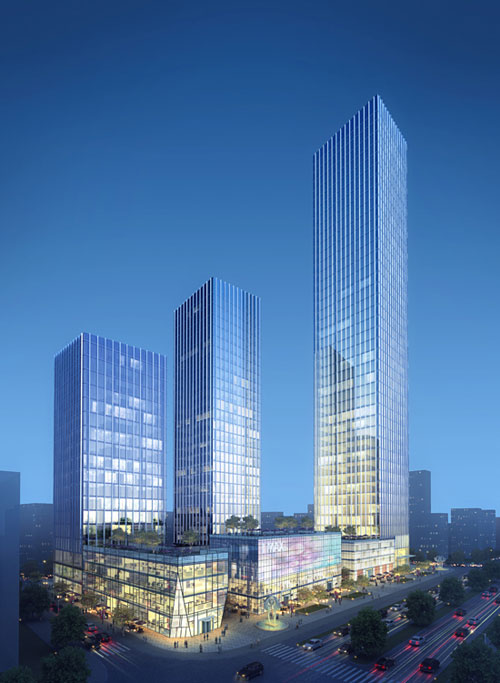

长沙华创国际广场超高层

建设超高层两栋、高层一栋，高度分别为280米、150米、100米，其280米塔楼是已通过规划并奠基的长沙第三高楼，五一路以北第一高楼。

芙蓉区长沙国际金融中心（九龙仓）

项目包括一大型底部商业和两幢超高层塔楼，塔楼分别高452米和315米，塔楼主要功能为办公室及酒店，底部商业主要为休闲购物中心，计容总建筑面积为725000平方米。
