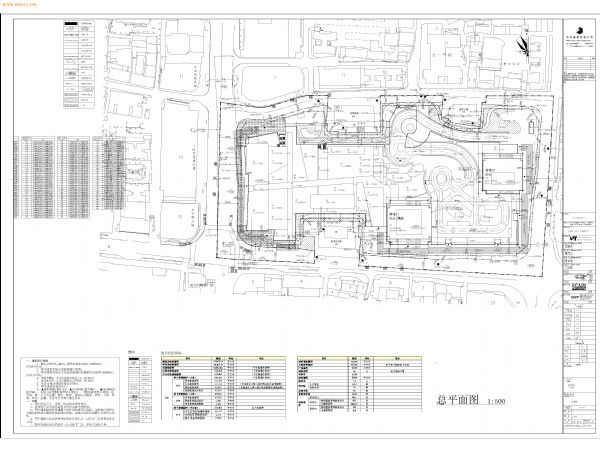

项目概况

   华创国际广场地面积58亩，总建筑面积约30万㎡，规划超高层两栋、高层一栋，高度分别为300米、138米、100米，另有商业群楼一座。本项目变配电工程总容量27316KVA。

 华创国际广场1#楼（66层）-137269.6 m²;塔楼1～5层为酒店大堂和酒店配套餐饮用房，7 ～47层共39层为办公用房，49 ～ 50层、 52～66层共17层为酒店和集团办公用房；6、16 、32 、48 、51层等五层为避难层；1 ～4层裙楼为购物中心；

华创国际广场2#楼（30层）-35801.1 m² ，1 ～3层为商业和影院；塔楼4～9，11 ～19， 21 ～ 30共25层为写字楼； 10 、20层等两层为避难层

 华创国际广场3#楼（21层）-29422.45 m²，1 ～3层为商业，塔楼4～21层为写字楼；

一、工程配电设计思路解析

1、本工程配电容量≥20000KVA，需投资建设35/110KV专用变电站；

面积为50000～400000 m²，5M～40MVA（5000～40000KVA），建议采用35/0.4KV供电服务

2、10KV专用回路（1回）最多可带负荷容量约10000KVA.35KV专用回路最多可带负荷容量约38000KVA;

3、超高层建筑配电系统设计，至少需要考虑两路独立市电电源，还需要另设应急电源或备用电源

4、变电所应设置在负荷中心，主配变电所宜设置在地下室（非底层）和首层，分变电所应根据负荷情况设在避难层或顶层，其变压器容量不宜超过1000KVA

 我公司城市综合体、超高层建筑供配电设计的基本原则：保证供电可靠；减少电能损耗；接线简单灵活。

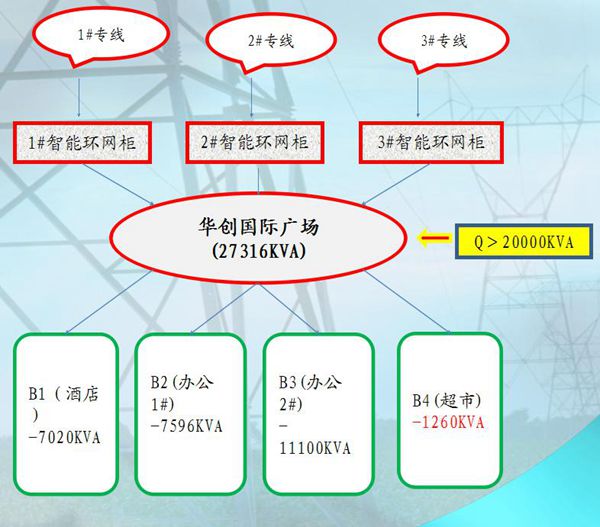

二、配电系统块的划分

1、配电所指只安装有开闭和分配电能作用的高压配电设备及其配套建筑物（母线上无主变压器），俗称开闭所；如下B1、B2、B3、B4；

2、变电所指10kV及以下交流电源经电力变压器变压后对用电设备供电的设备及其配套建构筑物；如下B1-1#、B1-2#等；

3、环网柜泛指以负荷开关或断路器为主开关的装在钢板金属柜体内的一组供电单元；本项目主要指户外智能环网柜。

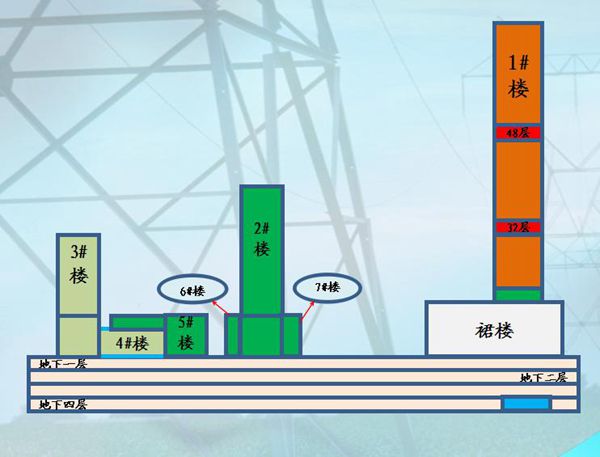

三、变电所布置位置设计说明

1、配变电所应设置在负荷中心.

2、2、1#栋塔楼6-66层高差248.5m;如果塔楼变配电所设置在顶层，加上楼层至强电井间水平距离，变配电所至用电设备末端电缆的最大供电半径会接近或超过250m，末端设备电压降损失太大，加快设备的老化；同时远距离供电，低压电缆成本提高。

3、超高层建筑，除在地下层或首层设置主变配电室外，宜根据负荷分布情况在顶层或中间层设置分变配电室；避难层、顶层放置了诸多大容量设备，避难层设置变配电室，则该部分设备靠近负荷中心，缩短线缆、母线的长度，也降低了无功损耗；

4、B1-2#分变电所暂设置在48层，至楼顶高差约80m，根据实际情况还可以设置在51层或顶层，但必须在机房以下，考虑垂直运输问题；B3-2#分变电所设置在32层，供电区域高差177m,以变电所为中心,低压电缆向上及向下敷设,最大高差109m,R＜200m的供电范围。

四、本项目变配电工程设计组成

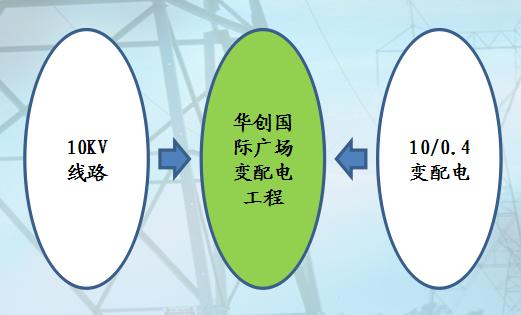

建筑变配电工程分两个部分，分别为10KV线路工程与室内10/0.4KV变配电工程组成；分界点为室内中心配电所高压（10KV）进线柜高压开关进线侧。

4.1、110KV线路设计部分

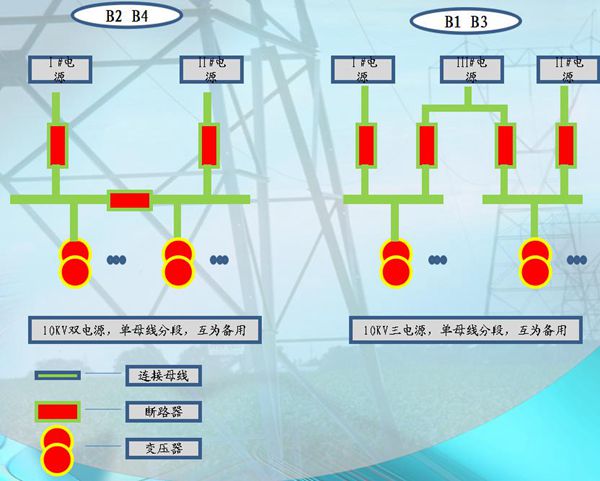

4.2、10KV主接线方式

上图说明1、10KV双电源供电，单母线分段，互为备用的主接线方式,适用于一般性的一级负载,负荷分布在地下室或楼层不高的区域;节约投资;

   2、10KV三电源供电，单母线分段，二用一备的主接线方式,适用于可靠性特别高的一级负载,负荷分布在高楼层的区域,投资比较大;

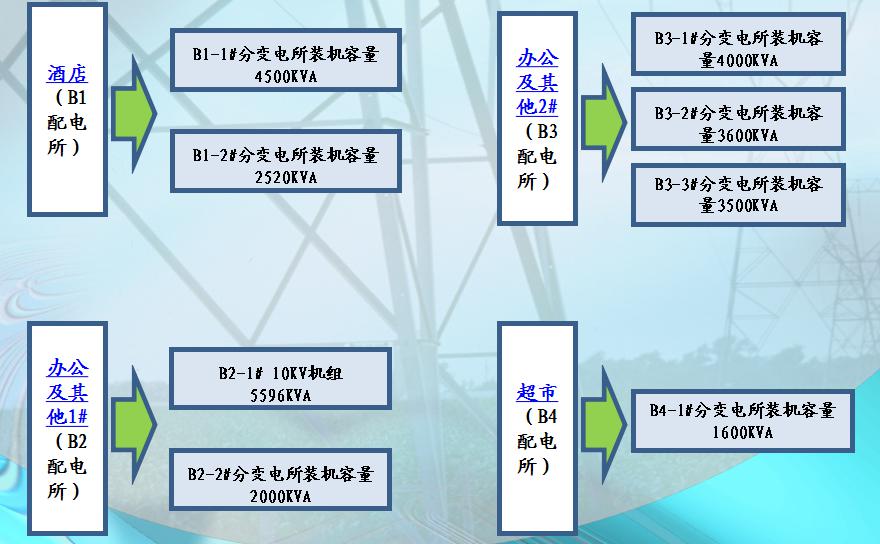

五、室内配电规划

1、用电客户需要单独立户.

2、一个中心配电所配电容量过大,无法满足电力要求时,分解为2个或多个

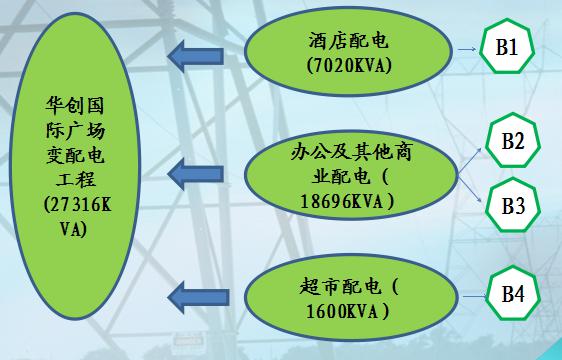

本工程的供电区域：

酒店：1#楼塔楼高区、裙楼1～5层及酒店地下室配套设备；

办公及其他商业：1#楼塔楼低中区办公、 2～3#楼写字楼、购物中心、商业街及其他商业；

超市：超市及配套办公区用电；

（提供容量为初步估算，实际容量以实施过程中详细计算、核实及优化方案为准）

华创超高层解决方案

高层变电所，必须考虑首次吊装和日后更换时的运输问题，也是工程实施中的关键点、难点。

     特点一、变压器重量接近或超过2t;二，高低压柜外型尺寸大; 采取以下措施：

    1、选择变压器时，尽量选择SGB系列变压器(杜邦纸绝缘);

    2、尽量选择≤800KVA的变压器,特殊情况选用1000KVA的变压器;

    3、货梯应提前安装，尽量利用现有的电梯（消防电梯兼货梯）运输;在电梯空间尺寸不变的情况,提升载重量.—最好运输方式

    4、变压器拆分法（解体）；（备用方式）

    5、利用井道运输；（不推荐）

6、高低压柜,货梯无法满足时，建议早设计，早订购，早到货，利用建筑企业原有的基建电梯垂直运输;后期维修及更换,主要是高，低开关等元件的更换,货梯不存在运输问题;另外还可以采用ABB，伊顿等厂商专用柜,该柜外型尺寸小,适合中间层安装与日后更换时的垂直运输.

减震措施：安装过程中，在变压器底座设置减震器或铺设厚度≥15mm橡胶垫；

降噪措施：

    1.从设备或元件本身入手，降低运行时本身的机械噪音；

    2.避免噪音向相临楼层扩散：

    1)隔震;

    2)吸音;

    3)隔音;

防辐射措施

民用建筑供变电电压为10/0.4KV,50Hz,所以防辐射,主要是低频辐射，

       1)高压电缆采用品质优良的屏蔽带铠电缆;

       2)金属桥架,敷设时与就近等电位连接,；

       3)变压器外壳采用防辐射的导电性能优良的材料，如铝合金外壳；

       4)变配电所墙四周及天花板和地板回填层考虑敷设一层细空钢网，钢网与就近等电位连接；

       5)在变电所墙四周及天花板和地板喷涂电磁辐射防护材料。
