乐山35KV装配式集成变电站

文章出处:责任编辑:人气:-发表时间:2016-06-30 15:55【


一、工程简述

1、工程名称:乐山35KV装配式集成变电站

2、工程范围:EPC总承包,包括设计、施工、调试等

3、设计单位:湖南湘能电力勘测设计有限公司

4、施工单位:湖南湘能电力强弱电实业有限公司

二、工程承包范围

  起于35kV进线柜接线端(不含35kV进出线电缆),止于6.3kV出线开关柜接线端和0.4kV开关柜出线端(不含出线电缆),包括施工图纸设计,全站接地及土建基础、钢结构的制作及安装,电气设备(包括35kV开关柜、2×20 MVA电力变压器、6.3kV开关柜、6.3kV高压动态无功补偿TSC+HVC、消弧系统、0.4kV开关柜GCS等)和保护控制设备、直流系统、消防设备的采购及运输、安装、调试,还包括围墙、围墙内的消防设备、围墙内的路面硬化以及围墙内的电缆沟渠的施工及水、暖、照明、空调等全部工作。

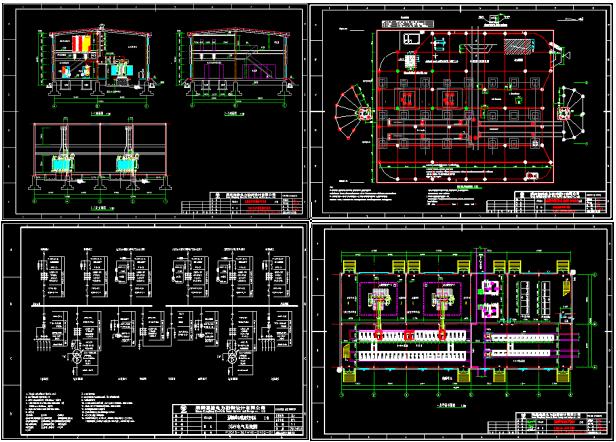

三、部分设计图纸


四、现场施工

1、现场平面布置图

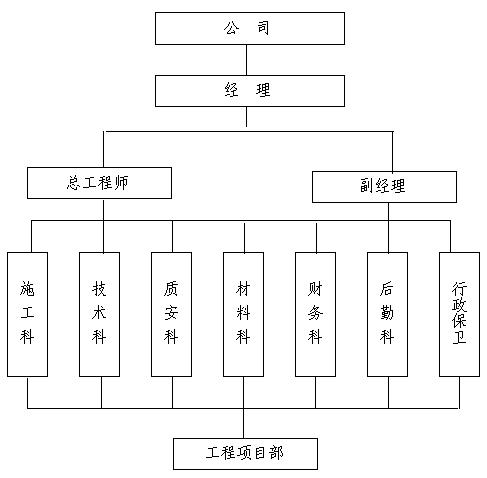

2、项目组织管理机构

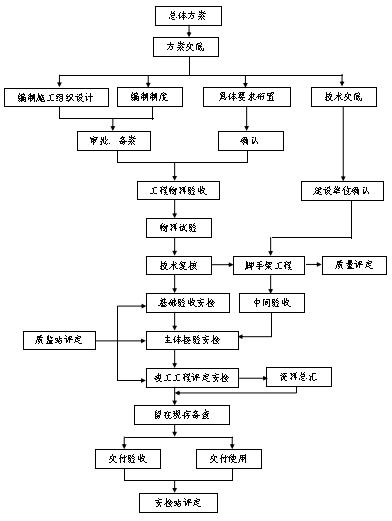

3、安全生产保证体系

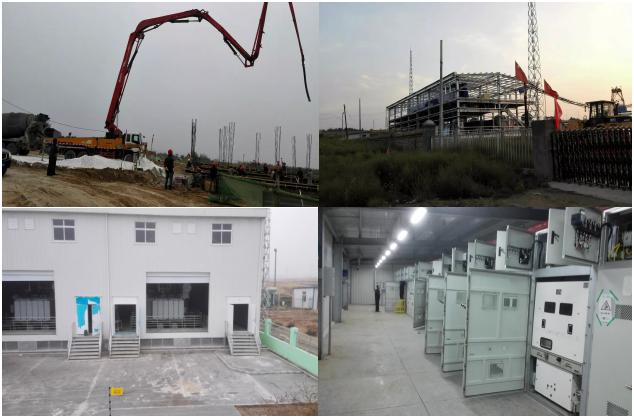

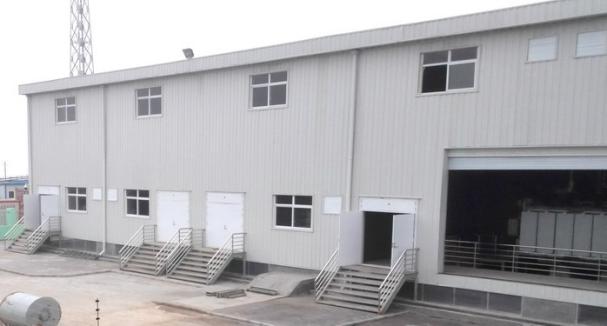

4、现场图片
