内蒙古锡林郭勒白音华110/10KV集成式智能变电站建设工程

110/10KV集成式智能变电站设计

1、主变压器：SZ11-50MVA/110有载调压油浸变2台；

2、出现规模：户外SF6移动小车式断路器，KYN28-12柜体，n63-12真空断路器；

3、无功补偿装置：每段10KV母线按（3000+3000）Kvar装置，户内装配成套电容柜；

4、短路电流：110KV、31.5KV，10KV变压器进线31.5KV，出现25KA；

5、监控系统：计算机监控系统，监控和远程统一考虑，满足无人值守要求；

6、其他：全站设计图像监视安全警卫系统；

7、外形尺寸：44000MM（长）*20000MM（宽）*8000MM（高）

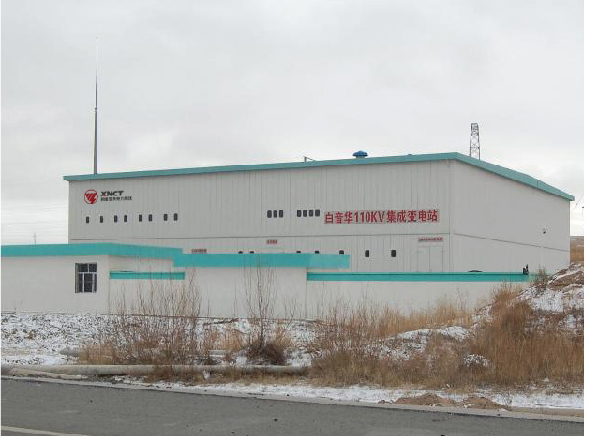

内蒙古锡林郭勒白音华110/10KV集成式智能变电站建设工程外观

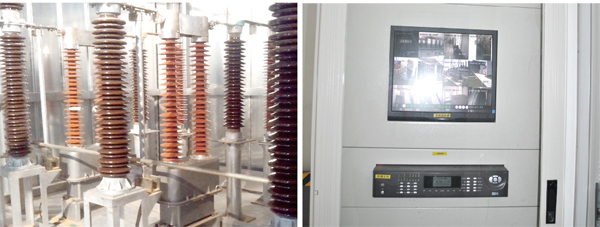

110KV间隔和工业视频监控系统

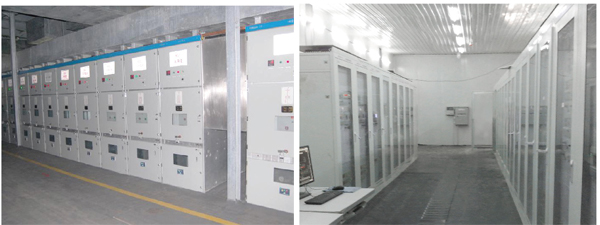

10KV配电室和中央控制室

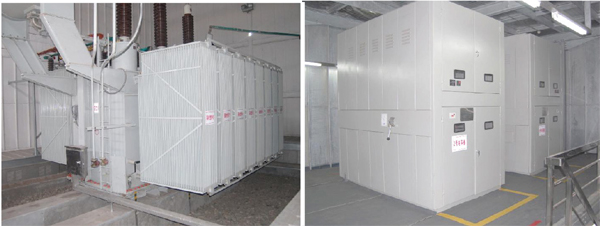

变压器和10KV无功补偿装置
