一、工程概述

1、工程名称：凉州区并网光伏发电（甘肃境内）

2、总装机容量：100MW

3、工程范围：EPC总承包，涵盖设计、采购、施工、调试和光伏并网等工作。

4、设计单位：湖南湘能电力勘测设计有限公司

5、施工单位：湖南湘能电力强弱电实业有限公司

二、现场自然条件

1、太阳能资源：全年日照时数2700~3200 小时，日照率67％，年辐照量达到6277.11MJ/m2，总辐射量大。正常年份下，晴天290~300天，阴天55~65天；白天最长月份为6~7月，平均时长15小时30分，最短月份为1月、12月，日平均时长10小时30分。

2、地貌类型：细土平原区

3、地质结构：地层从上到下为素填土、卵石。

三、电站整体设计

1、采用分块发电，集中并网的设计方案，电站共100个1MWp光伏发电单元，每个发电单元设置一台110KVA /35KV变压器，10台35KV变压器在高压侧并联为1回电源进线，共计10回电源进线。

2、光伏电站建设一座110KV升压站，汇集上述联合光伏单元的10回35KV进线，再由110KV升压站出1回110KV线路接入330KV变。

3、系统采用分段连接、逐级汇流的方式进行设计，即在室外配置光伏阵列防雷智能汇流箱，室内配置直流防雷配电柜，每台逆变器配一面直流配电柜，每面直流配电柜配若干防雷汇流箱。

4、光伏电池组件全部采用多晶硅组件。安装方式采取固定支架安装；光伏逆变器与交直流屏集成在智能式变电站内。

5、方阵内低压电缆、通信电缆采用穿管后直埋。高压电缆采取标准规范要求直埋设计。

6、逆变系统输出电压经变压器升压为35KV电压等级，汇流后接入到35KV配电室，然后升压至110KV再经110KV变电站接入电网系统。

四、工程施工

1、总体施工程序

2、质量保证程序

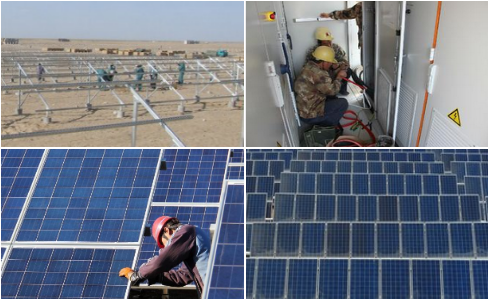

3、现场图片

五、并网接入

  并网是大型光伏发电项目的重要环节，其中所需要准备的资料繁多，流程也是很复杂。不过湘能电力凭借多年的相关经验，以及和客户共同的努力，帮助客户顺利实现并网发电。

六、难点解决方案

  开始招标阶段，客户就提出能有什么好的方案，缩减施工时间，早日实现并网发电。

  其实一般从设计来说要明显缩短建设时间很难实现。在施工阶段无非就是多加人员，尽量做到多点同时施工，但是这样做就使整个工程的造价明显提高。要想在不提高成本的基础上实现工期的缩短，只有采用湘能电力自主研发的第五代集成式智能变电站，因为该变电站建设时间方面只有传统电站的1/4，能从根本上解决客户对施工时间的要求。

  客户开始对这种变电站充满多方面的疑虑。后来通过沟通及带客户考察，客户完全认可此种新型变电站。

  最后在实际施工中，由于采用新型变电站，在不提高客户预算成本的基础上大大提高施工进度，实现了客户早日并网发电的愿望。
