青海格尔木50MWp光伏发电项目

文章出处：责任编辑：人气：-发表时间：2016-01-08 15:19【大中小】


	青海格尔木50MWp光伏发电项目

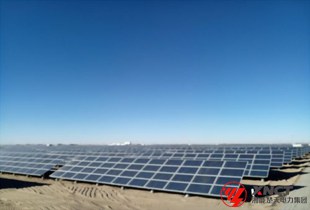

项目简介

青海新能源格尔木光伏发电PC项目位于青海省格尔木市光伏产业园区，总装机容量为50MWp，由50个1MWp多晶硅电池字方阵组成，新建110kV升压站和110kV输电电路，主变规模为2×100MVA，110kV出线1回。青海格尔木光伏电站建成后每年可发6000万千瓦时，对促进青海格尔木市新能源建设，加快地方经济发展具有重要意义。

青海格尔木50MWp光伏发电项目---设计详解

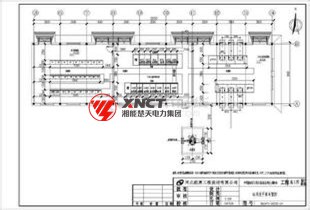

一层平面布置图

总装机容量为50MWp，由50个1MWp多晶硅电池字方阵组成，新建110kV升压站和110kV输电电路。光伏发电系统采用地面上安装的阵列布置形式。逆变器升压室根据工艺要求分８个点分别布置在光伏发电场地两个相邻区域之间的空地上。场内主要建筑物有配电装置及中控楼、办公楼，其他辅助配套的建筑。

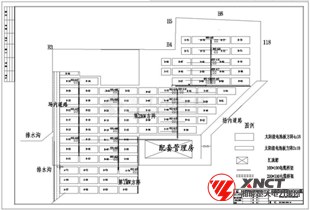

汇流箱布置和电缆铺设布置图

光伏阵列防雷汇流箱采用钥匙开启与关闭机箱，方法是将钥匙插入锁内，顺时针拧动，则关闭机箱，逆时针拧动，则开启机箱。注意必须上下两个锁都开启和关闭才能有效的打开和关闭机箱。逆变器的输入端位于机壳的下部，采用防水电缆填料函，可实IP65的防护。每1mwp工安装汇流箱16台。

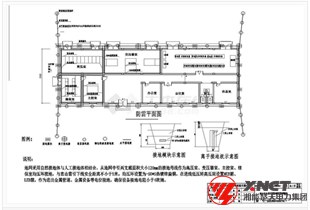

直击雷保护

光伏阵列中，太阳电池板四周的铝合金框架与支架导通连接，所有支架均采用等电位连接接地，来防护直击雷。在太阳电池阵列后面的汇线箱内加装了过电压保护器须将太阳能电池板四周铝合金边框、支架、供配电设备外壳保护接地，架空电杆均应采用等电位连接接地对机房内的设备，只须进行感应雷电（静电感应、电磁感应）和雷电波的防护。

监控系统

电站级监控层主要由设备监控、运营管理、电力监控、视频监控、功率预测、时钟、火灾报警等系统及服务器、工作站、交换机等。底层接口设备直接连接智能汇流箱、直流屏、逆变器、变压器、高压柜等以及独立子系统，多采用RS485、RJ45等接ModbusRTU、ModbusTCP、IEC104等协议。PV-ISCS通过底层接口设备实现与各设备、子系统的通讯，采集所需数据，下发控制命令。
