山东冠县工业园区内10MWP光伏发电项目，装机容量：10MWp，年预测发电量：1200万KWh；年节约燃煤量：4320吨；年二氧化碳减排量：11964吨；年二氧化硫减排量：360吨。

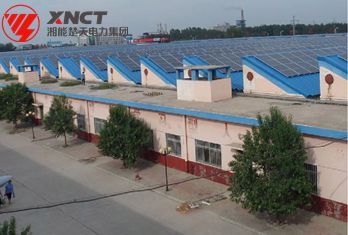

山东冠县工业园区光伏发电站址位于山东聊城冠县，该项目属于并网屋顶光伏电站。

1.屋面10MWp光伏电站所有的支架安装

2.组件安装

3.电气系统安装

4.防雷接地

5.电气设备及附属设备

6.系统和材料的安装工程。

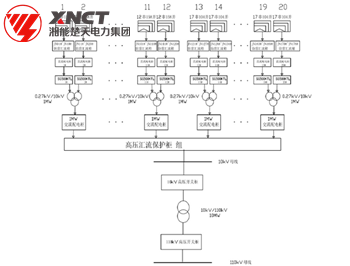

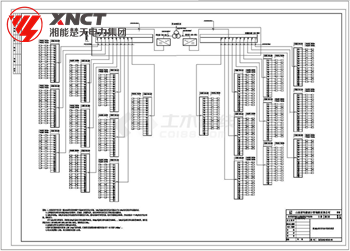

光伏电站主系统接线示意图

本项目，整个系统共10060.32 kWp，共20个光伏方阵，1~12号方阵设有12串光伏组件构成的阵列158并。13~20号方阵设有17串光伏阵列104并，系统共20台SG500KTL逆变器、JN01#～JN176#共176台防雷汇流箱、01#～20#共20台直流配电柜、01#～20#共20台270V交流配电柜、01#～10#10台10kV交流开关柜和一台交流汇流柜、一套10kV至110kV的升压设备。

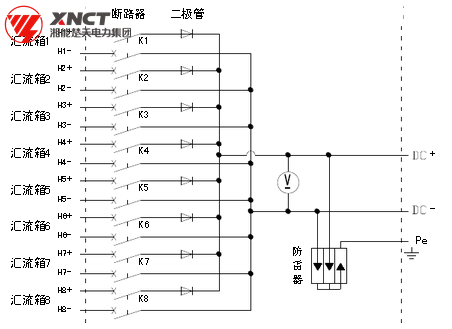

直流配电柜电气原理图

山东冠县工业园区光伏发电站，选用500kW规格的直流配电柜，支持8~10路输入，一路输出。

山东冠县工业园区光伏发电站电气原理如左图：每台直流配电柜均配置直流断路器及防反、防雷保护。

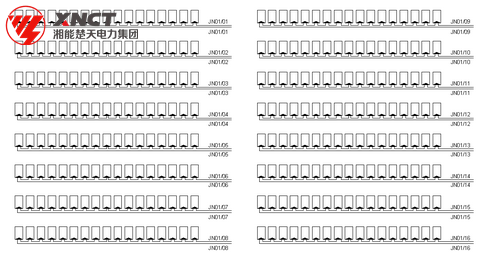

多晶硅组件JN121防雷汇流箱接线示意图

本光伏发电站均使用16路防雷汇流箱，其光伏组件分成单晶硅和多晶硅两类，单晶硅接线原则为每12块光伏组件串联后成为一个阵列，每16个阵列接入一台防雷汇17流箱，多晶硅接线原则为每17块光伏组件串联后成为一个阵列，每16个阵列接入一台防雷汇流箱。
