一、项目简介

1、项目名称：屯留光伏发电

2、总装机容量：30MW

3、工程范围：30MWp光伏发电系统；35kV开关站、电站办公及控制楼；光伏电站站内道路、围栏等。

4、设计单位：湖南湘能电力勘测设计有限公司

5、施工单位：湖南湘能电力强弱电实业有限公司

二、项目设计

1、整体设计

  根据当地电力分布的情况，本项目选择不可调度式并网光伏发电系统。太阳光通过太阳能电池组件转换成直流电，经过三相逆变器（DC-AC）转换成三相交流电，再通过升压变压器转换成符合公共电网要求的交流电，直接接入公共电网。

  本项目30MWp光伏并网发电系统由30个1MWp光伏并网发电单元组成，每个1MWp发电单元由1MWp光伏方阵、2台500kW光伏并网逆变器，1台1000kVA升压变压器以及相应的配电监控单元等相关设备组成，除光伏方阵外，其它设备均安装在一个电气室内（以下称分站房）。30个1MWp太阳能产生的直流电经光伏并网逆变器逆变成交流电后就地升压成35kV，通过高压电缆送到变电站35kV侧母线送入电网。

2、一次接入系统方案

  考虑电站的装机容量（30MW）与接入点距离这两个因素，本电站拟采用35kV级电压，出线1回，经架空铝绞线送入附近35KV变电站的35kV母线侧。本期工程30MW发电容量的光伏组件采用30个光伏发电单元，每个光伏发电单元安装2台500KW并网逆变器，1台1000kVA分裂升压变，每6个发电单元组合，共用1台35kV开关接入新建1 座35kV分配电室，通过高压电缆送到变电站35kV侧母线送入电网。

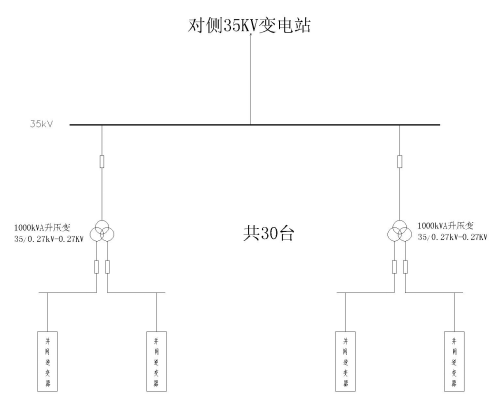

3、电气主接线示意图

4、部分设计图纸

三、现场施工

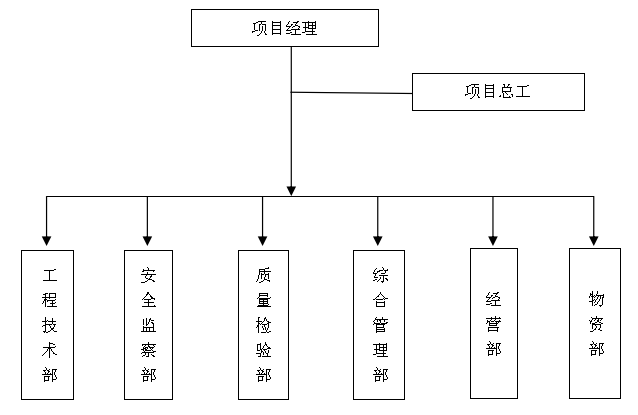

1、施工管理组织机构

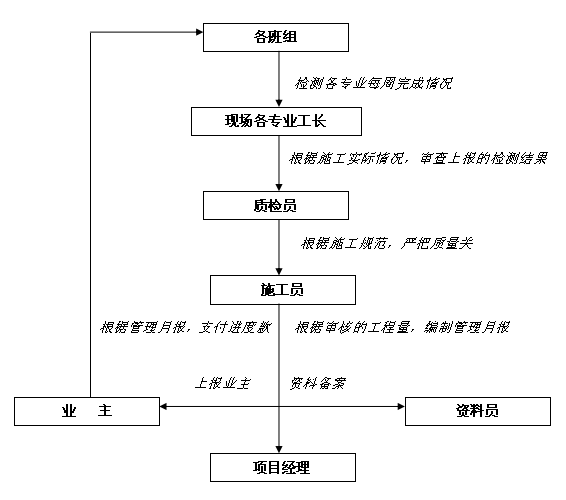

2、进度检测流程

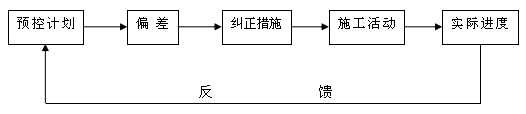

3、进度控制流程

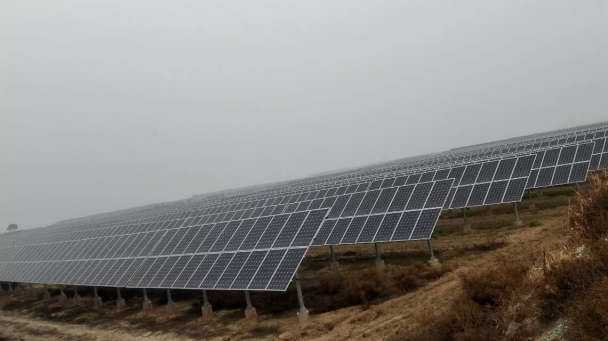

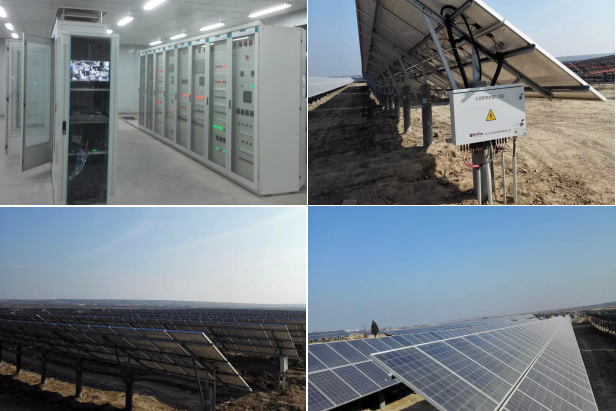

4、现场图片
