电力设计院首选湖南湘能电力勘测设计有限公司，“天天”为您导读：

从智能电网战略开始推出以来，智能变电站和变电站自动化技术就得到了非常快速的发展和推广，智能变电站投运数量在我国也得到了快速的发展。智能变电站二次系统是基于SCD开展的，变电站设计采用了先进的“三层两网”架构，变电站设计增加了合并单元、智能终端、交换机等先进技术和自动化设备，智能化变电站技术在得到广泛的推广和运用的同时也带来了变电站运行和维护测试的复杂性的问题，因此，智能变电站保护系统的测试也成为一个迫切需要解决的问题。

湘能电力设计院针对IEC 61850标准体系的特点，针对对智能变电站测试技术特征的深入研究，专家团提出了“非侵入式”测试的变电站技术，变电站保护系统实现了现场不变更接线，不改变保护整定值设置，就能完成继电保护系统运维测试。智能变电站设计可极大地提升智能变电站运维测试的便利性和效率，并可实现保护系统测试的全生命周期管理。

智能变电站技术特征

智能变电站网络化信息共享

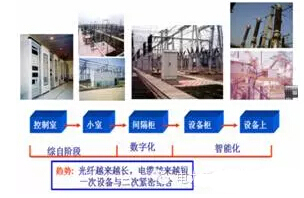

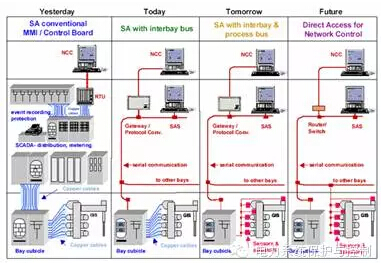

智能变电站基于IEC 61850架构体系，网络化信息共享是变电站二次系统一个体现。整个变电站信号之间的传递媒介由光缆代替了电缆，变电站设计以往常规综自系统IED装置基于端子二次联接关系，演变为基于GOOSE数据包的虚端子/虚回路对应关系，如下图：

智能变电站二次系统围绕SCD展开

智能变电站工程实施基于SCD展开，通过工程配置工具(System Configurator)及IED配置工具(IED Configurator)，完成变电站二次系统信号关联的配置，SCD信息流见下图。

智能变电站保护系统现场测试

变电站保护系统现场(SAT)测试需要验证所有变电站设备功能、回路的正确性。智能变电站二次系统投产试验与常规综自系统类似，需要进行完整的保护整定值校验、联动试验等。因此，必须从交流电源的输入端施加激励量，验证一、二次联接正确性，确定保护整定值，并最终进行断路器跳合闸试验。智能变电站现场测试所采用的测试方法与常规综自无异，需要在就地柜施加测试激励。

智能变电站保护系统运维测试

运维实验与投产实验方针具有很大的差异性，主要是验证二次体系是不是维持本来的正确性。智能变电站维护体系所选用的维护装置从其完成机理上剖析，只需软件版本不变，维护动作特征不会改动，运维测验主要是验证联接环节的健康状况及维护体系的可用率。因而，需求研讨在不改动现场接线、不更改现场通信装备的情况下，完结运维测验的可行性。如在工程规划阶段预先考虑好运维测验接口，在SCD文件和IED模型中预留测验模型，在现场网络规划中预留测验通道，运维过程中完成测验和运转状态的切换以及保证运维测验的安全性等。
