传统变电站与装配式集成变电站对比分析

35kV常规变电站设计

35kV装配式集成变电站设计

项目名称:35kV社冲变电站工程

项目名称:山东临清35千伏变电站设计


1.变电站外观

35kV变电站设计

2.两个主变压器

35kV变电站设计



1.外观图片

35kV变电站设计

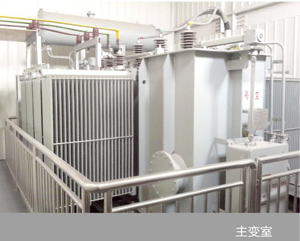

2.变压器室:

35kV变电站设计


起2010年10月21日止2011年7月30日

2011年3月18日到2011年5月28日

项目简介:

  1. 地点:站址位于社冲乡公店屯公路边,路社冲乡行政中心7公里。

  2. 建设规模:电压等级35/10kV二级,主变2台,容量5000kVA,35kV采用单母线接线,进出线按3回布置,10kV终期采用单母线断路器分段接线,出线8回(电缆出线)

  3. 电气总平面布置

 35kV配电装置为屋外软母线中型布置,采用双列布置,位于站址北侧;10kV为屋内配电装置单列双通道布置,位于站址南侧;10kV户外电容补偿装置在站址东侧;主变压器布置于35kV及10KV配电装置中间。

项目简介:

  1. 地点:山东聊城市临清市大辛庄镇。

  2. 建设规模:电压等级35/10kV,二进二出2主变。

  3. 电气总平面布置:

占地面积:1562.5平方

占地面积:560平方

建设工期:279天

建设工期:70天

投资金额:1500.3万

投资金额:1470万

建设单位:湖南湘能电力强弱电工程有限公司

建设单位:湖南湘能电力强弱电工程有限公司
