110KV/I0KV中置式装配式集成变电站(内桥接线)

装配式集成变电站:是采用先进、可靠、集成和环保的智能设备,以全站信息数字化、通信平台网络化、信息共享标准化为基本要求,自动完成信息采集、测量、控制、保护、计量和检测等基本功能,同时,具备支持电网实时自动控制、智能调节、在线分析决策和协同互动等高级功能,采用坚固的面保式框架结构,将各功能元件、设备集成在房屋结构中,具有防雨、防晒、防噪音、防幅射的智能性变电站。

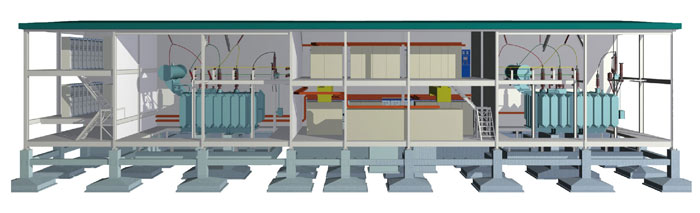

1-1变压器室、控制室及10kV配电室布置

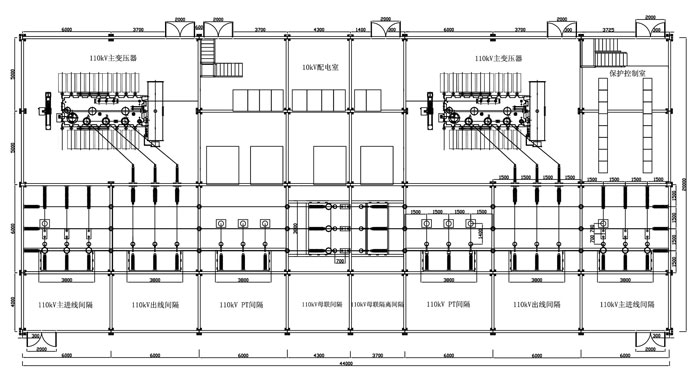

1-2集成变电站电气平面布置图

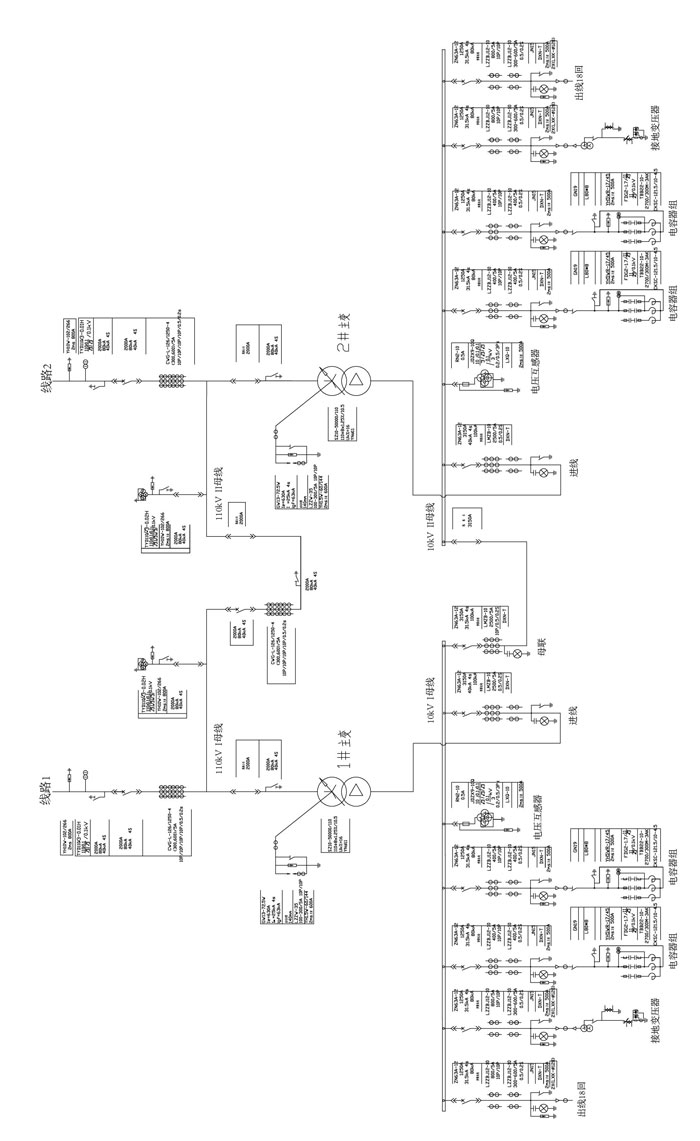

1-3集成变电站电气主接线图

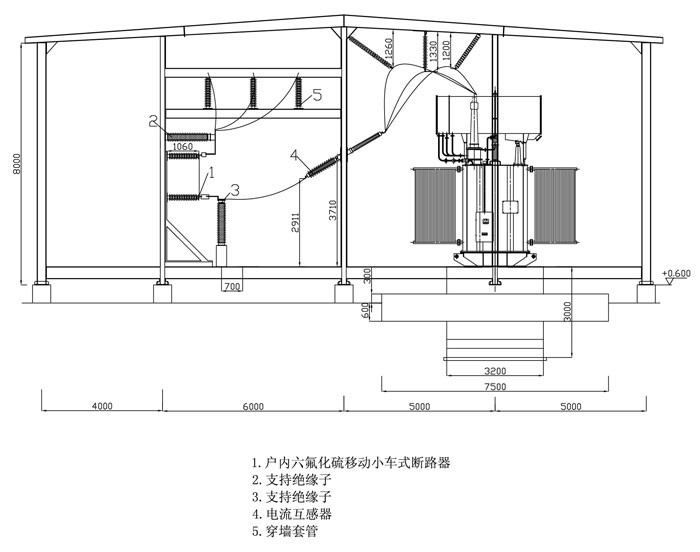

1-4 110KV 出线间隔及变压器室断面图

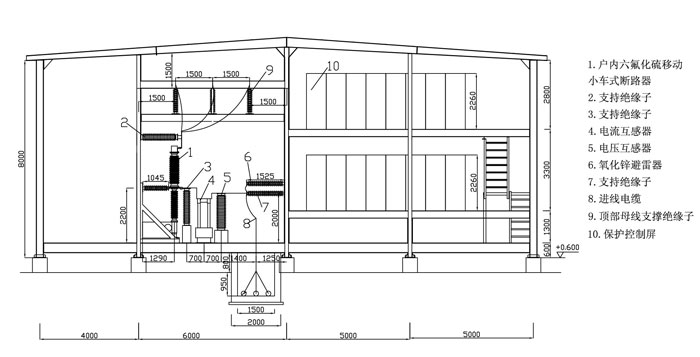

1-5 110KV 进线间隔及保护控制室断面图

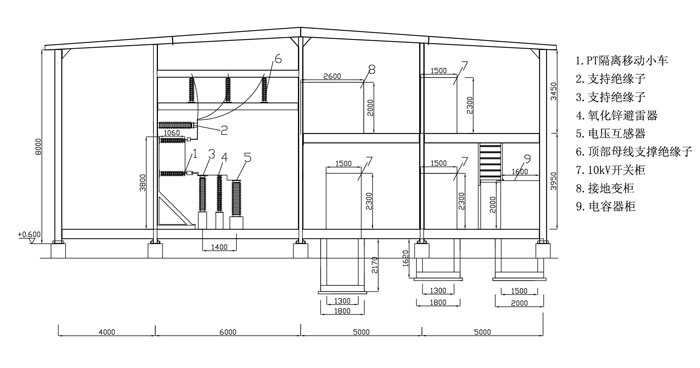

1-6 110KV PT 间隔及10KV 配电室断面图

实用范围
主要适用于钢铁、石油化工、水泥玻璃、矿山等大型用电行业的11OKV-35(10)KV降压变电站工程。
适用于水电、火电、光电、风电等35KV-110kV发电升压变电站工程。
因其能深入负荷中心,减小供电半径,减少环境危害,所以更适合用于城市配电网建设与改造,被誉为"21世纪变        电站建设的目标模式"。

性能特点
湘能电力
Save Land
节省土地

集成变电站占地面积小,110kV集成变电站若使用常规断路器全站占地约为6-7亩左右,若使用装配式集成变电站全站占地仅需1亩左右;35kV集成变电站标准设计占地仅为228平米,与常规变电站相比,可节省60%-80%占地面积,符合国家节约土地政策。既节省了土地成本,也节省了土地资源,为国家建设排忧,为子孙后代造福。
湘能电力
Shorten The Construction Period
缩短工期

集成变电站由于采用了整体化的建设方案,各种类型的设计方案都已经经过多次建设,设计、施工,都可按现成的方案套用,局部调整盆极少,各功能模块如:进线模块,出线模块,变压及保护模块都可以在工厂生产完成,工厂生产与现场前期准备同时进行。最后到现场安装调试即可,生产周期相对较短,建设周期缩短至3个月—真的是建一个站不如买一个站。
Heat Antifreeze
防热抗冻

装配式变电站所有的电气设备都装于室内,不会受灰尘、雨水、日照、风雪乃至冰雹的影响,运行和维护成本大大降低。
Remote Monitoring
远程监控

具有远动系统终端RTU实现的四遥功能。它包括:遥测信息,采集并传送运行参数;遥信信息,采集并传送各种保护和开关量信息;遥控信息,接受并执行遥控命令,主要是分合闸,对远程的一些开关控制设备进行远程控制;遥调信息,接受并执行遥调命令,对远程的控制量设备进行远程调试。
绿色环保
Environment Protection
绿色环保

常规变电站采取露天作业,作业过程大多在室外完成,不可避免的给环境带来影响,特别是人员密集的地区,因施工给周围造成扬尘、噪声引发纠纷不断,运行过程中的电磁辐射及噪声,同样会对周围的环境造成永久性的污染。采用装配式集成变电站,前期施工量非常少,除结构外,所有的施工工作都在室内进行,运行过程中的噪声及电磁辐射都屏蔽在金属层内,所以说集成式智能变电站对环境几乎没有什么影响。
装配式集成变电站外壳结构都是金属构件,使用寿命比砖混及水泥结构的长得多,并且所有的部件都可以回收再利用,而水泥结构件,只能成为永久性的垃圾,影响生态环境,浪费矿产及电力资源。集成式变电站采用绿色的设计理念,为用户提供一站式环保型的服务产品。
由于装配式集成变电站的特殊构造,尚可开发一定的清洁能源供其使用,不但可以优化结构,而且可以节约一定的运行成本。
