1、接入系统

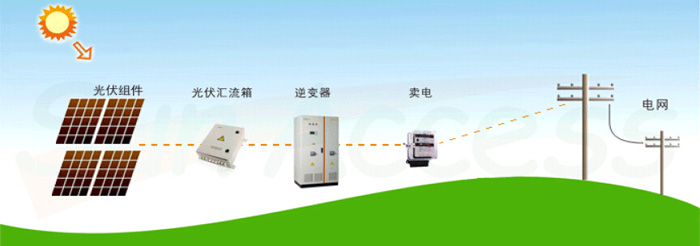

·并网型太阳能光伏发电系统
并网发电系统是与电网相连并向电网输送电力的光伏发电系统。
·离网型太阳能光伏发电系统
离网型光伏发电系统是由光伏组件发电,经控制器对蓄电池进行充放电管理,并给直流负载提供电能或通过逆变器给交流负载提供电能的一种新型电源。

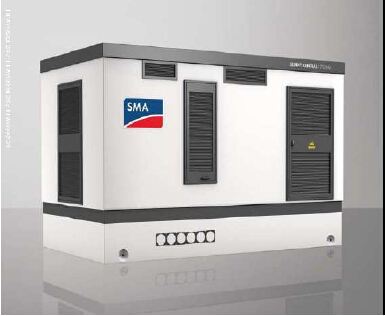

2、逆变升压单元
·分裂变
环流的影响

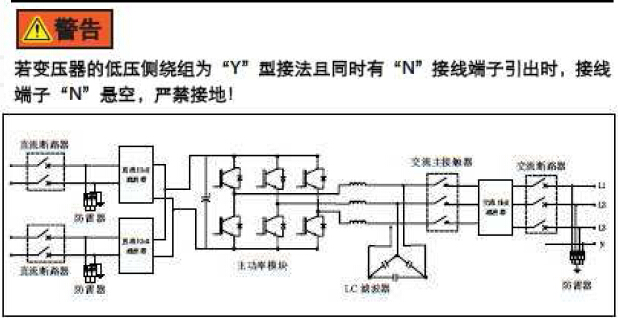

·接地方式

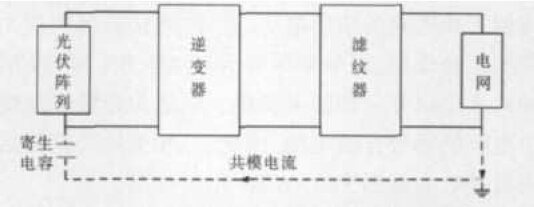

共模电压和共模电流
3、集电线路
·电压等级
①设计升压站:宜采用10kV电压等级。(出线按110kV考虑)50MW光伏电站采用10kV比采用35kV节省投资约250万元。
②设计开关站:宜采用35kV电压等级。(出线按35V考虑)20MW光伏电站采用35kV比采用10kV节省投资约30万元。
·敷设方式
宜采用电缆直埋。YJV32、YJY32或YJY33。
·电容电流
①建议采用和风电一样的接地方式-经电阻接地。
②注意系统的接地方式。

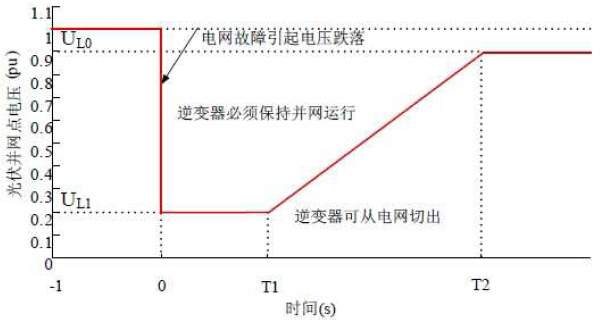

4、低电压穿越
·规程规范的要求(系统和设备的要求一致)
T1:1s;T2:3s
5、孤岛效应
·对设备的要求(2s)
·对光伏电站的要求
①对于小型光伏电站,应具备快速检测孤岛且立即断开与电网连接的能力;
②对于大中型光伏电站,公共电网继电保护装置必须保障公共电网故障时切除光伏电站,光伏电站可不设防孤岛保护。

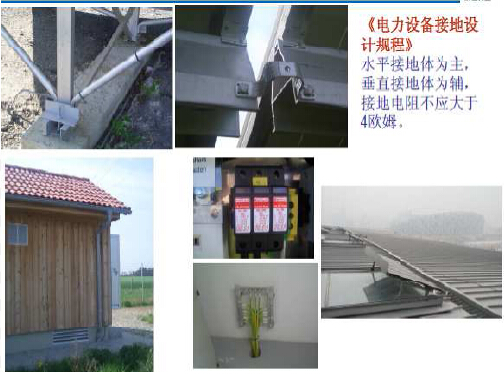

6、防雷接地
·防雷措施
感应雷电过电压
·接地方式
组件边框、支架、汇流箱和逆变器外壳接地。

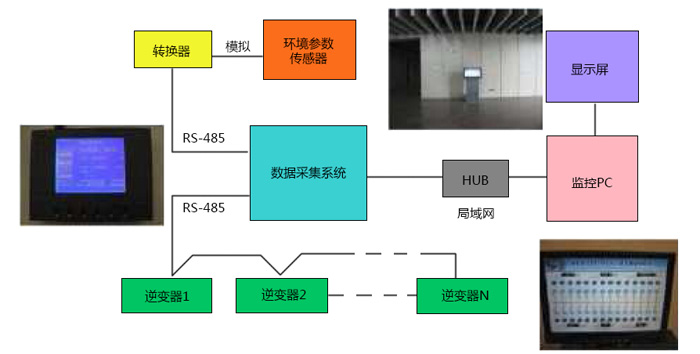

7、监控系统
8、110kV升压站或35kV开关站

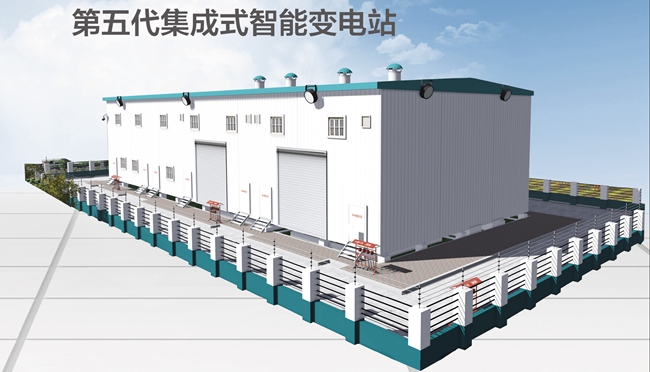

变电站可以采用我集团第五代集成式智能变电站,集成式智能变电站,是采用先进、可靠、集成和环保的智能设备,以全站信息数字化、通信平台网络化、信息共享标准化为基本要求,自动完成信息采集、测量、控制、保护、计量和检测等基本功能,同时,具备支持电网实时自动控制、智能调节、在线分析决策和协同互动等高级功能,采用坚固的面保式框架结构,将个功能原件、设备集成在房屋结构中,具有防雨、防晒、防噪音、防辐射的智能性变电站。
------------------------------------------------------------------------------------------------------------------------------------
